Calculador de Engranajes de Dientes Rectos Métricos

Calculador de Engranajes Cónicos Métricos de Dientes Rectos

Módulo (M):

Número de Dientes: (N)

Ángulo al centro: (α)

Minutos del ángulo al centro: (α)

Segundos del ángulo al centro: (α)

Longitud del diente: (L)

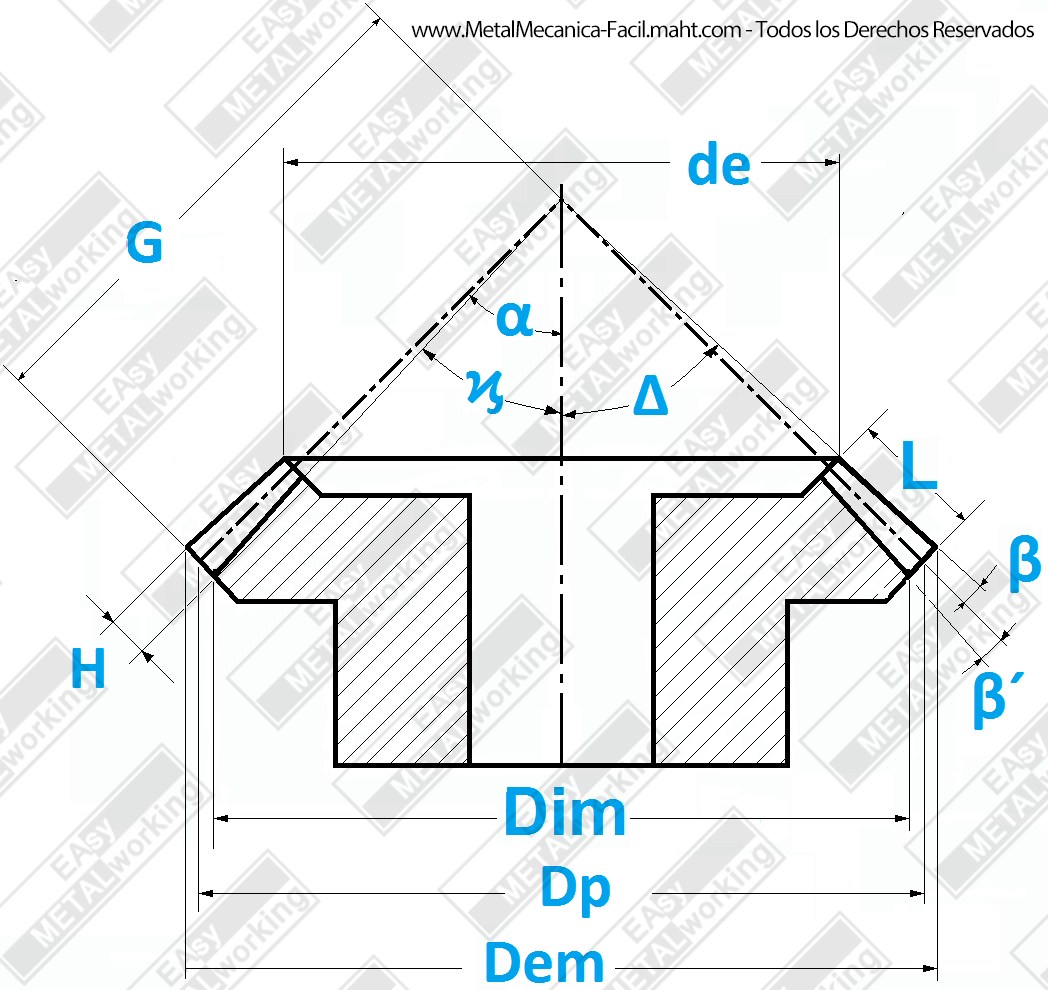

ELEMENTO	FÓRMULA	VALOR
Módulo (M) =	M
Número de Dientes (N) =	N
Ángulo al centro (α) =	α
Longitud del diente (L) =	L
Diámetro Primitivo (Dp) =	M*N
Diámetro Exterior Mayor (Dem) =	Dp + (2M)Cosα
Diámetro interior Mayor (Dim) =	Dp -(1,1572M*cosα)
Generatriz sobre el cono primitivo (G) =	Dp/(2*Senα)
diámetro exterior menor (de) =	Dem(G-L)/G
Altura del Diente (H) =	2,167*M
Ángulo correspondiente al Módulo (β) =	Arc Tan (M/G)
Ángulo correspondiente al fondo del juego del dentado (β') =	Arc Tan (0,157(M/G))
Semiángulo del cono exterior (∆) =	α+β
Ángulo de inclinación del divisor (ϗ) =	α-(β+β')
Número de dientes imaginario (Ni) =	Z/cos α
